- 关于PLC“漏电”分析
- 发布时间: 2012.08.16
- 一、问题背景

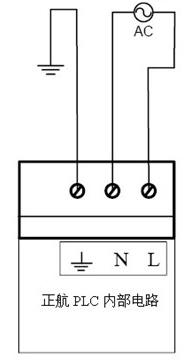

上海正航电子科技有限公司目前提供的PLC按输出类型分可分为继电器输出型和晶体管输出型。继电器输出型PLC的供电电源为AC220V，继电器输出型CPU模块及电源模块的电源接线部分，N接交流220V电源的零线，L接火线，同时接地点需可靠接地。接线图如下：
当接地点没有接地或不可靠接地时，PLC的接线端子上可能会有交流110V左右的电压。用电笔测会亮,摸上去会麻手,不过由于安全规定,这个漏电流不会超过人体承受极限,即一般不会危及人员的生命安全。
二、产生原因

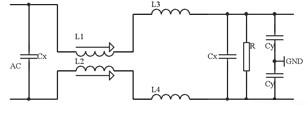

在正航PLC交流电源型（继电器输出型）CPU内部电源板上，有一个由串联电抗器和并联电容器组成的低通滤波电路，即EMI滤波器。其作用是允许设备正常工作时的频率信号进入设备，而对高频的干扰信号有较大的阻碍作用。电路原理图如下：
图2 EMI滤波器结构图
采用EMI滤波器能有效地抑制电网中的干扰进入PLC，也可以抑制PLC内部产生的干扰污染电网。电源的干扰有两种，一种是共模干扰，一种是差模干扰。共模干扰是流入大地的电流，差模干扰是线与线之间的电流。为了抑制这些干扰污染就必须采用滤波电路，为了抑制共模干扰就需要在输入的两条线L，N线分别接上两个电容到地。电容有一个很大的作用就是隔直通交，（一般的干扰都是高频信号，可以近似的理解为交流信号）。如接地，则此部分干扰信号流入大地，达到滤波的作用。如未接地，人若接触则流入人体。也就是我们所理解的漏电现象。此部分电压为交流，一般高达110V左右，但漏电流较小。
三、解决方案
电源线是干扰传入设备和传出设备的主要途径，通过电源线，电网的干扰可以传入设备，干扰设备的正常工作，同样设备产生的干扰也可能通过电源线传到电网上，干扰其他设备的正常工作。为抑制这种干扰，需要在电源进线处加入EMI滤波器。EMI滤波器内部通过电容把干扰引入大地，如果不可靠接地，就会“漏电”。
只要将PLC的接地点可靠接地，就可以解决这一问题。同时在国标GB4943（信息技术设备的安全）中规定，相关的用电器（包括电源）必须接地。
四、总结
PLC的电源板质量好，才会有“漏电”现象。“漏电”说明PLC电源板上有EMI滤波器电路，可以抑制电源侧这边的干扰，保证PLC的可靠运行。但如果不接地的话，这些共模干扰就不能通过EMI滤波器电路引入大地,EMI滤波器电路就起不到抑制共模干扰的作用，所以PLC的接地线必须可靠接地。
