| 规格参数 | 订货号 |

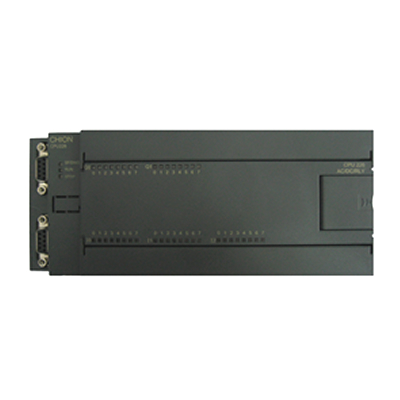

| CN-CPU226-DT，24V DC电源，24点24VDC输入，16点24VDC输出，2个PPI，16KB基本程序空间，10KB基本数据空间 | CN-CPU226-DT |
| 物理特性 | |
| 尺寸(宽×高×深) | 196×80×62mm |
| 功耗 | 12W |
| 存储器特性 | |
| 程序存储器 | 16KB |
| 数据存储器 | 10KB |
| 掉电保持 | 50年(内部EEPROM) |
| 常规特性 | |
| 定时器数 1ms 10ms 100ms |
4 16 236 |
| 计数器总数 | 256 |
| 内存存贮器位 | 256 |
| 时间中断 | 2×1ms分辨率 |
| 模拟电位器 | 2个8位分辨率 |
| 布尔量运算执行时间 | 0.15µs |
| 浮点运算执行时间 | 8µs |
| 实时时钟 | 内置 |
| 电源供应 | |
| +5V | 660mA |
| 24V | 400mA |
| 集成的通信功能 | |
| 通讯接口 | 2 个PPI 口，标准RS485 电平 |
| PPI波特率 | 9.6K, 19.2K |
| 最大站点数 | 每段32个站，每个网络126个站 |
| 最大主站数 | 32 |
| 点到点(PPI从站模式) | 支持PPI主站对其NETR/NETW读写 |
| I/O特性 | |
| 本机数字量输入点数 | 24 |
| 输入类型 | 漏型/源型 |
| 本机数字量输出点数 | 16 |
| 输出类型 | 固态——MOSFET |
| 数字I/O映象区 | 256(128输入/128输出) |
| 模拟I/O映象区 | 64(32输入/32输出) |
| 允许最大扩展I/O模块数 | 7 |
| 最大数字量I/O配置 | 248DI/DO |
| 最大模拟量I/O配置 | 56AI/28AO |
| 脉冲捕捉输入 | 14 |
| 脉冲输出 | 2×20KHz |
| 高速计数器 | |
| 总数 单相计数器 两相计数器 |
6 6×20KHz 4×20KHz |
| 数字量输入特性 | |
| 本机集成数字量输入点数 | 24 |
| 输入类型 | 漏型/源型 (IEC 类型1/漏型) |
| 额定电压 | 24V DC |
| 最大持续允许电压 | 30V DC |
| 逻辑1信号 ( 最小) | 18 VDC，2.5mA |
| 逻辑0信号 ( 最大) | 5 VDC，1mA |
| 隔离(现场与逻辑) | 有 |
| 光电隔离 | 500V AC，1分钟 |
| 隔离组 | 见接线图 |
| 同时接通的输入 | 24 |
| 最大电缆长度 | |
| 屏蔽 非屏蔽 |
500米(标准输入) 50米(高速计数器输入) 300米(标准输入) |
| 数字量输出特性 | |
| 本机集成数字量输出点数 | 16 |
| 输出类型 | 固态 - MOSFET(源型) |
| 额定电压 | 24V DC |
| 输出电压范围 | 20.4至 28.8 VDC |
| 逻辑1信号(最小) | 20 VDC，最大电流 |
| 逻辑0信号(最大) | 0.1 VDC，10KW 负载 |
| 每点额定电流(最大) | 0.75A |
| 每个公共端的额定电流(最大) | 6A |
| 漏电流(最大) | 10μA |
| 浪涌电流(最大) | 8A，100ms |
| 灯负载(最大) | 5 W |
| 接通电阻(接点) | 典型值0.3 欧姆，最大值0.6欧姆 |
| 隔离(现场与逻辑) | 有 |
| 光电隔离 | 500V AC，1分钟 |
| 隔离组 | 见接线图 |
| 延时(最大) | |
| 断开到接通 | 2ms(Q0.0, Q0.1)，15ms(其它) |
| 接通到断开 | 10ms(Q0.0, Q0.1)，130ms(其它) |
| 脉冲频率(最大) | 20KHz(Q0.0和Q0.1) |
| 同时接通的输出 | 16 |
| 两个输出并联 | 是，仅输出同组时 |
| 最大电缆长度 | |
| 屏蔽 | 500米(标准输出) |
| 非屏蔽 | 150米(标准输出) |
| 连接器 | 针 | PORT0 | PORT1 |
 |
1 | 机壳接地 | 机壳接地 |
| 2 | 逻辑地 | 逻辑地 | |
| 3 | RS485信号B | RS485信号B | |
| 4 | 发送申请 | 发送申请 | |
| 5 | 逻辑地 | 逻辑地 | |
| 6 | +5V，100Ω | +5V，100Ω | |
| 7 | +24V | 空/+24V | |
| 8 | RS485信号A | RS485信号A | |
| 9 | 未用 | 未用 | |
| 连接器外壳 | 机壳接地 | 机壳接地 |
