端子连接

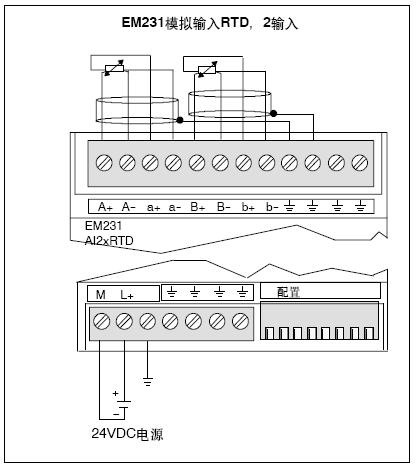

RTD与传感器的接线

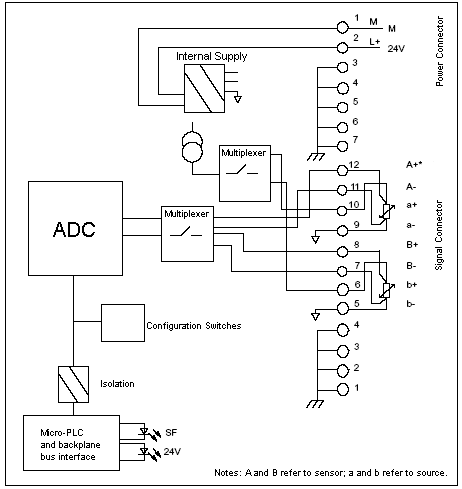

用户可以直接将热电阻传感器直接接到A5-EM231热电阻模块上，也可使用扩展接线方式。使用屏蔽线可达到最好的抗噪性，如果用户使用屏蔽线，应将屏蔽线接到信号连接器的1至4针接地点上。该接地点与电源连接器的3至7针共地。如果有的热电阻输入通道没有使用，用户应将一个电阻器与未使用的输入通道相连，以防止由于浮地输入信号产生的误差影响有效通道的错误显示。
用户需将电源连到电源连接器的1和2针上。用户必须将电源连接器的针3接到附近的机壳地。用户可任选三种接线方式之一将热电阻模块与传感器相连。精度最高的是4线接法，精度最低的是2线接法，建议只有在用户应用中不在乎导线误差时才用2线接法。

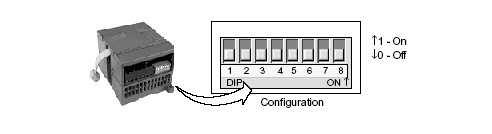

表1 热电阻的类型对应的DIP开关配置表
|
热电阻类型
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
|
100 Pt 0.003850(Default)
|
0
|
0
|
0
|
0
|
0
|
|
200Ω Pt 0.003850
|
0
|
0
|
0
|
0
|
1
|
|
500Ω Pt 0.003850
|
0
|
0
|
0
|
1
|
0
|
|
1000Ω Pt 0.003850
|
0
|
0
|
0
|
1
|
1
|
|
100Ω Pt 0.003920
|
0
|
0
|
1
|
0
|
0
|
|
200Ω Pt 0.003920
|
0
|
0
|
1
|
0
|
1
|
|
500Ω Pt 0.003920
|
0
|
0
|
1
|
1
|
0
|
|
1000Ω Pt 0.003920
|
0
|
0
|
1
|
1
|
1
|
|
100Ω Pt 0.00385055
|
0
|
1
|
0
|
0
|
0
|
|
200Ω Pt 0.00385055
|
0
|
1
|
0
|
0
|
1
|
|
500Ω Pt 0.00385055
|
0
|
1
|
0
|
1
|
0
|
|
1000Ω Pt 0.00385055
|
0
|
1
|
0
|
1
|
1
|
|
100Ω Pt 0.003916
|
0
|
1
|
1
|
0
|
0
|
|
200Ω Pt 0.003916
|
0
|
1
|
1
|
0
|
1
|
|
500Ω Pt 0.003916
|
0
|
1
|
1
|
1
|
0
|
|
1000Ω Pt 0.003916
|
0
|
1
|
1
|
1
|
1
|
|
100Ω Pt 0.00302
|
1
|
0
|
0
|
0
|
0
|
|
200Ω Pt 0.003902
|
1
|
0
|
0
|
0
|
1
|
|
500Ω Pt 0.003902
|
1
|
0
|
0
|
1
|
0
|
|
1000Ω Pt 0.003902
|
1
|
0
|
0
|
1
|
1
|
|
保留
|
1
|
0
|
1
|
0
|
0
|
|
100Ω Ni 0.00672
|
1
|
0
|
1
|
0
|
1
|
|
120Ω Ni 0.00672
|
1
|
0
|
1
|
1
|
0
|
|
1000Ω Ni 0.00672
|
1
|
0
|
1
|
1
|
1
|
|
100Ω Ni 0.006178
|
1
|
1
|
0
|
0
|
0
|
|
120Ω Ni 0.006178
|
1
|
1
|
0
|
0
|
1
|
|
1000Ω Ni 0.006178
|
1
|
1
|
0
|
1
|
0
|
|
10000Ω Pt 0.003850
|
1
|
1
|
0
|
1
|
1
|
|
10Ω Cu 0.004270
|
1
|
1
|
1
|
0
|
0
|
|
150Ω FS Resistance
|
1
|
1
|
1
|
0
|
1
|
|
300Ω FS Resistance
|
1
|
1
|
1
|
1
|
0
|
|
600Ω FS Resistance
|
1
|
1
|
1
|
1
|
|
表2 配置断线检测标定方向、测量单位和热电阻接线方式
|
SW6
|
标定方向
|
SW7
|
测量单位
|
SW8
|
接线方式
|
|
0
|
正标定 (+3276.7度)
|
0
|
摄氏度 (℃)
|
0
|
3线
|
|
1
|
负标定(-3276.8度)
|
1
|
华氏度 (℉)
|
1
|
2线或4线
|
