| 规格参数 | 订货号 |

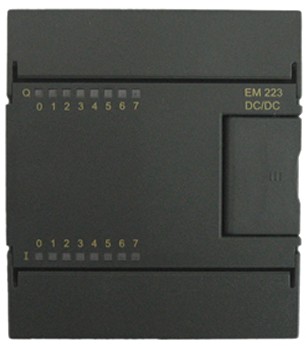

| A5-EM223-C8T8 EM223数字量I/O模块，8点输入/8点输出，24V DC | A5-EM223-C8T8 |
| A5-EM223-C16T16 EM223数字量I/O模块，16点输入/16点输出，24V DC | A5-EM223-C16T16 |
| 特性 | 8点输入/8点输出 | 16点输入/16点输出 |
| 24V DC | 24V DC | |
| 订货号 | A5-EM223-C8T8 | A5-EM223-C16T16 |
| 物理特性 | ||
| 尺寸(宽×高×深) | 71.2×80×62mm | 138×80×62mm |
| 功耗 | 3W | 3W |
| 输入特性 | ||
| 输入点数 | 8 | 16 |
| 输入类型 | 漏型/源型 | |
| 输入电压 | ||
| 额定值 | 24V DC | |
| 最大允许电压 | 30V DC | |
| 浪涌电压 | 35V DC， 0.5秒 | |
| 信号"1" | 15～30V | |
| 信号"0" | 0～5V | |
| 隔离 | ||
| 光电隔离 | 500V AC，持续时间1分钟以内 | |
| 每组隔离点数 | 4点 | 8点 |
| 最长输入时延 | 4.5毫秒 | |
| 漏电流 | 最大1mA AC | |
| 电缆长度 | ||
| 非屏蔽 | 300 米 | |
| 屏蔽 | 500 米 | |
| 可同时为 ON 的输入点数 | ||
| 40℃ | 8 | 16 |
| 50℃ | 8 | 16 |
| 输出特性 | ||
| 输出点数 | 8 | 16 |
| 输出类型 | 固态－MOSFET | |
| 输出电压 | ||
| 额定负载电压 | 24V DC | |
| 允许电压范围 | 20.4～28.8V DC | |
| 信号"1" | 最小20V DC | |
| 信号"0" | 最大0.1V DC（10K欧姆负载） | |
| 输出电流 | ||
| 信号"1" | 0.5A | 0.5A |
| 输出组数 | 2 | 3 |
| 每组输出点数 | 4 | 38085 |
| 同时为ON的输出点数 | 8 | 16 |
| 每组最大电流 | 4A | 2/2/4A |
| 灯载 | 5W | 5W |
| 接触电阻 | 0.3欧姆 | 0.3欧姆 |
| 每点峰值电流 | 10微安 | 10微安 |
| 浪涌电流（最大） | 8A，100毫秒 | 8A，100毫秒 |
| 隔离 | 光耦隔离，500V AC，持续时间1分钟以内 | |
| 每组隔离点数 | 4点 | 4/4/8点 |
| 输出延时 | ||
| 关－开 | 最大50微妙 | |
| 开－关 | 最大200微妙 | |
| 电缆长度 | ||
| 非屏蔽 | 150 米 | |
| 屏蔽 | 500 米 | |
| +5V DC消耗电流 | 63 mA | 173 mA |
