- 正航A5 PLC与组态王的连接设置
- 发布时间: 2012.08.16
- [摘要]：正航A5 PLC支持MODBUS-RTU和自由口通讯协议。 如果您需要使用组态王组态软件与A5 PLC连接，可以使用MODBUS-RTU或自由口通信与A5 PLC连接，本文介绍如何使用MODBUS-RTU通信协议与组态王连接。
一、 组态王与A5 PLC的连接设置
正航A5 PLC支持MODBUS-RTU和自由口通讯协议。
如果您需要使用组态王组态软件与A5 PLC连接，可以使用MODBUS-RTU或自由口通信与A5 PLC连接，本文介绍如何使用MODBUS-RTU通信协议与组态王连接。
⑴A5 PLC的设置—默认为MODBUS-RTU从机
正航A5系列PLC（以下简称A5）有1~2个RS232/RS485通讯口，无需任何设置，默认为MODBUS-RTU从机，可直接使用MODBUS-RTU通讯协议直接访问。
A5通讯口的默认设置如下：
MODBUS地址：1；波特率：9600；数据位：8位；停止位：1位；校验位：无校验。
若您没有对A5的通讯进行任何设置，则可以直接按照上面所述的配置与A5进行通讯， 此时 A5作为MODBUS从机。
⑵组态王的设置
按照上面的A5默认设置，组态王里添加任何支持MODBUS-RTU协议的PLC设备即可，本文以莫迪康PLC为例，组态王的设备连接设置如下：
1、定义组态王设备
在组态王工程浏览器的系统设备栏里添加设备，例如A5位于COM1口，点击COM1，在右边的设备窗口里双击“新建”图标，选择：【PLC】 > 【莫迪康】 > 【Modbus(RTU)】 > 【串行】，下一步设置设备逻辑名称，默认“新I/O设备”，这里输入“A5PLC”。
2、设备地址及通讯参数定义
在接下来的设备添加配置向导里，选择串口号，这里选COM1, 下一步, 设备地址设置指南，这里设置地址为1. 再下一步通信参数里，尝试恢复间隔时间和最长恢复时间保持默认值即可。
这样组态王的设备设置就算OK。
⑶组态王的数据词典设置
本文以访问A5的VW0变量为例，选择工程浏览器左侧大纲项“数据库\数据词典”， 在工程浏览器右侧用鼠标左键双击“新建”图标，弹出“变量属性”对话框，在“变量名”处输入变量名，如：VW0；在“变量类型”处选择变量类型如： IO整数；在“连接设备”中选择先前定义好的IO设备：A5PLC；在“寄存器”中定义为：40001； 在“数据类型”中定义为：SHORT类型。其它属性目前不用更改，单击“确定”即可。
以上设置设置好后，就可以在组态王的画面中连接调用了。

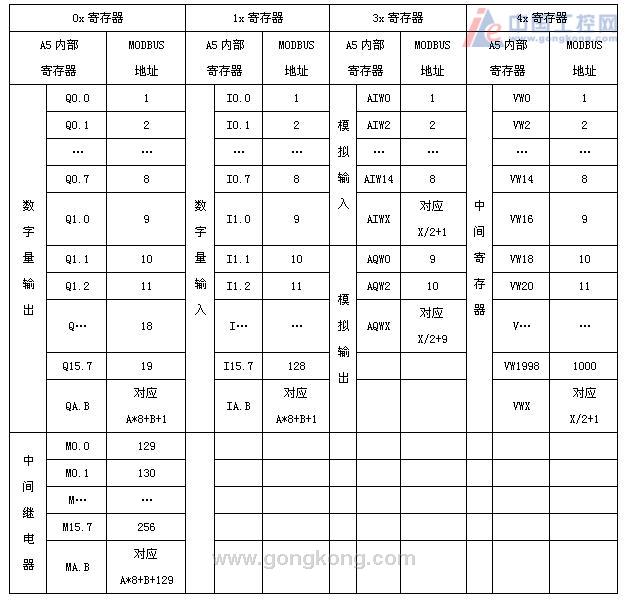

关于寄存器定义，A5 PLC的寄存器定义如下：

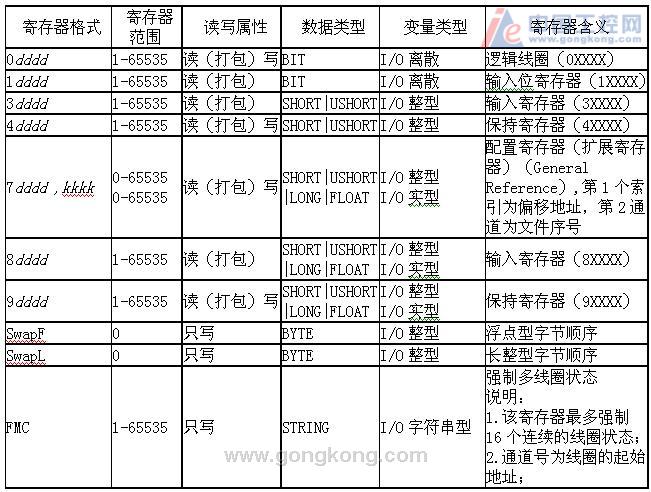

组态王中寄存器列表如下：
